Tack free

Tack free coating จะช่วยป้องกันการเกาะติดวัสดุที่ยึดติด
เรายังพัฒนาผลิตภัณฑ์ที่ปราศจากการถ่ายโอนซิลิโคน

ด้วยวัสดุที่มีความหนืดสูงหรือเทปกาว “พื้นผิวที่ขรุขระ” มีประสิทธิภาพซึ่งออกแบบมาเพื่อลดพื้นที่สัมผัส สินค้าของเรารวมถึงประเภทที่ไม่ใช่ซิลิโคนและประเภทซิลิโคน การจัดหาวัสดุที่จำเป็นในวิธีการที่จำเป็นไปยังสถานที่ที่จำเป็น ผลิตภัณฑ์ที่เชื่อถือได้ของเรานั้นสร้างขึ้นโดยผ่านความพยายามในการวิจัยและพัฒนาและยังคงสิ่งอำนวยความสะดวกที่ทันสมัย

วัสดุที่มีความหนืดสูงเช่นเทปกาวอาจทำให้เกิดคุณสมบัติไม่เกาะติดที่ไม่เพียงพอบนการเคลือบฟลูออโรโพลีเมอร์(Fluoropolymer Coating) ที่มีพื้นผิวเรียบ ในกรณีนั้น จุดสัมผัสและการปรับปรุงพื้นผิวจะมีคุณสมบัติ (การหลุดออก) ไม่เกาะติดที่ดีกว่า
Tack free coating มีลักษณะเฉพาะคือไม่เกิดการเกาะติดสำหรับวัสดุยึดติดที่มีความหนืดสูงและมุ่งเน้นการสร้างพื้นผิวสำหรับจุดสัมผัสและปรับพื้นผิวเคลือบที่ขรุขระให้เรียบโดยการฉีดพ่นความร้อนและใช้การเคลือบซิลิโคนหรือฟลูออรีน

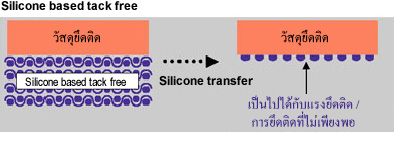

	ปัญหาที่เกิดจากการถ่ายโอนซิลิโคน （1） การลดแรงยึดติด (เทปกาว เป็นต้น) （2） การยึดติดที่ไม่เพียงพอหลังจากการหลอมโลหะ (สาเหตุที่น่าจะเป็นไปได้น่าจะมาจากการระเบิดเนื่องจากแรงยึดติดระหว่างชั้นลดลงในยางรถ เป็นต้น)

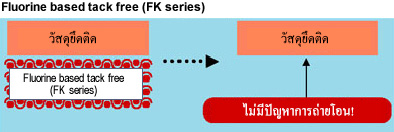

	ประโยชน์ของการถ่ายโอนที่ไม่มีซิลิโคน （1） ล้างทำความสะอาดได้ด้วยตัวทำละลายมีขั้วและลดเวลาในการทำความสะอาด (ยกเว้นประเภทซิลิโคน) （2） การเคลือบฟลูออรีนให้คุณสมบัติการปล่อยเทียบเท่ากับการเคลือบซิลิโคน (คุณสมบัติการหลุดออกดีขึ้นอย่างมากเมื่อเทียบกับประเภท perfluoro ที่มีอยู่) ข้อดีอื่นๆ จำนวนมากสามารถพบได้นอกเหนือจากข้างต้น

Silicone		ชื่อเกรด NF-800 NF-810 รายละเอียดหัวข้อ Silicone Silicone อุณหภูมิในการดำเนินการสูงสุด อุณหภูมิห้อง อุณหภูมิห้อง ตัวทำละลายตั้งต้น Toluene × × Hexane × × Acetone × × MEK × × Methanol ○ ○ ความหยาบของพื้นผิว Ra (ไมครอน) 20 8 Ry (ไมครอน) 137 60 ความแข็ง การประมวลผลสูงสุด (JIS K 7215) A13 A13 ความแข็งที่ฉีดพ่นความร้อน (Rockwell) 58 58
Fluorine		ชื่อเกรด NF-800FK NF-810FK NF-830P รายละเอียดหัวข้อ Fluorine Fluorine Fluorine อุณหภูมิในการดำเนินการสูงสุด 150 องศาเซลเซียส 150 องศาเซลเซียส 200 องศาเซลเซียส ตัวทำละลายตั้งต้น Toluene ○ ○ ○ Hexane ○ ○ ○ Acetone ○ ○ ○ MEK ○ ○ ○ Methanol ○ ○ ○ ความหยาบของพื้นผิว Ra (ไมครอน) 20 8 12 Ry (ไมครอน) 133 60 90 ความแข็ง การประมวลผลสูงสุด (JIS K7215) A26 A26 D64 ความแข็งที่ฉีดพ่นความร้อน (Rockwell) 58 58 58
		หมายเหตุ: ตัวเลขดังกล่าวไม่ใช่ค่าที่รับประกัน
