HOMEProducts > เครื่องแลกเปลี่ยนความร้อนชนิดหลายท่อโดยการเคลือบแบบหนา/การเคลือบด้วยฟลูออโรโพลีเมอร์ชนิดอบ


เครื่องแลกเปลี่ยนความร้อนชนิดหลายท่อโดยการเคลือบแบบหนา/การเคลือบด้วยฟลูออโรโพลีเมอร์ชนิดอบ (Multi-tubular type Heat Exchanger with bake-type Fluoropolymer Lining/Coating)

1. เครื่องแลกเปลี่ยนความร้อนชนิดหลายท่อโดยการเคลือบแบบหนาด้วยฟลูออโรโพลีเมอร์ชนิดอบ
มีคุณสมบัติป้องกันการกัดกร่อน และมีความบริสุทธิ์สูง

2. เครื่องแลกเปลี่ยนความร้อนชนิดหลายท่อโดยการเคลือบด้วยฟลูออโรโพลีเมอร์ชนิดอบ
มีคุณสมบัติไม่เกาะติด


1. เครื่องแลกเปลี่ยนความร้อนชนิดหลายท่อโดยการเคลือบแบบหนาด้วยฟลูออโรโพลีเมอร์ชนิดอบ
มีคุณสมบัติป้องกันการกัดกร่อน และมีความบริสุทธิ์สูง

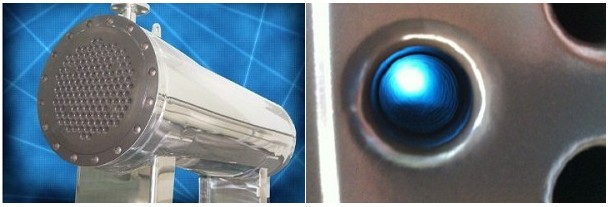

นิปปอน ฟุซโซ ได้พัฒนาเครื่องแลกเปลี่ยนความร้อนด้วยการเคลือบแบบหนาด้วยฟลูออโรโพลีเมอร์ชนิดอบ “NFX-2700” เข้าสู่พื้นที่สัมผัสของเหลวและก๊าซทั้งหมด เครื่องแลกเปลี่ยนความร้อนในการผลิตอุปกรณ์ต้องมีคุณสมบัติป้องกันการกัดกร่อนและมีความบริสุทธิ์สูงและแม่พิมพ์ฟลูออโรโพลีเมอร์ที่มีอยู่ไม่สามารถใช้ภายใต้แรงกดดันและแรงกดดันเป็นลบ “NFX-2700” เป็นลักษณะพิเศษที่มี lining film ซึ่งมีความบริสุทธิ์สูงภายในของท่อแลกเปลี่ยนความร้อนบางๆ ซึ่งยังเข้ากันได้กับแรงดันบวกและลบ เครื่องแลกเปลี่ยนความร้อนจะทำโดย Kimura Chemical Plants Co.,Ltd.





คุณสมบัติของเครื่องแลกเปลี่ยนความร้อนหลายท่อด้วยการเคลือบแบบหนาด้วยฟลูออโรโพลีเมอร์ชนิดอบ

1. ป้องกันกรดและด่างดีเยี่ยม สามารถใช้งานได้หลายวัตถุประสงค์
2. มีความบริสุทธิ์สูงที่ยอดเยี่ยม
3. ไม่มีรอยแตกเมื่อเกิดการชน
4. ป้องกันการขูด
5. สามารถใช้งานภายใต้แรงดันบวกและลบ
6. เข้ากันได้กับภาชนะความดัน


ข้อมูลจำเพาะ
Lining Specification ท่อ: NFX-2700 (FEP polymer / PFA polymer)
ช่องและแผ่น: NF-240 (FEP polymer / PFA polymer)
อุณหภูมิที่ออกแบบ สูงสุด 150 องศาเซลเซียส
ความดันที่ออกแบบด้านนอก ภาวะสุญญากาศเต็มที่ถึง 0.5 MPaG
ความหนาของ Lining Film NFX-2700: 300-500 ไมครอน
NF-240 อื่นๆ: 500 ไมครอน – 1.0 มม.
สารตั้งต้นของตัวเครื่องและท่อ SUS series
ขนาดท่อ จาก Φ 19 มม.
ค่าสัมประสิทธิ์ที่ถ่ายความร้อนโดยรวม ของเหลว-ของเหลว: 250-300 กิโลแคลอรี่/ตร. ม.2ชม. °องศาเซลเซียส (ประสิทธิภาพจริง 400-500 กิโลแคลอรี่/ตร. ม.2ชม. °องศาเซลเซียส)
ของเหลว-ก๊าซ: 50-150 กิโลแคลอรี่/ตร. ม.2ชม. °องศาเซลเซียส
ค่าสัมประสิทธิ์ของการนำความร้อน (ค่าทางทฤษฎี) Stainless Steel: 16 วัตต์/เมตร·เคลวิน
PFA polymer: 0.19 วัตต์/เมตร·เคลวิน
FEP polymer: 0.20 วัตต์/เมตร·เคลวิน
ETFE polymer: 0.24 วัตต์/เมตร·เคลวิน

*สารตั้งต้นของเครื่องแลกเปลี่ยนความร้อนได้รับการออกแบบและผลิตโดย Kimura Chemical Plants Co.,Ltd.

*การคำนวณด้านวิศวเคมีมีอยู่ตามที่อ้างอิง

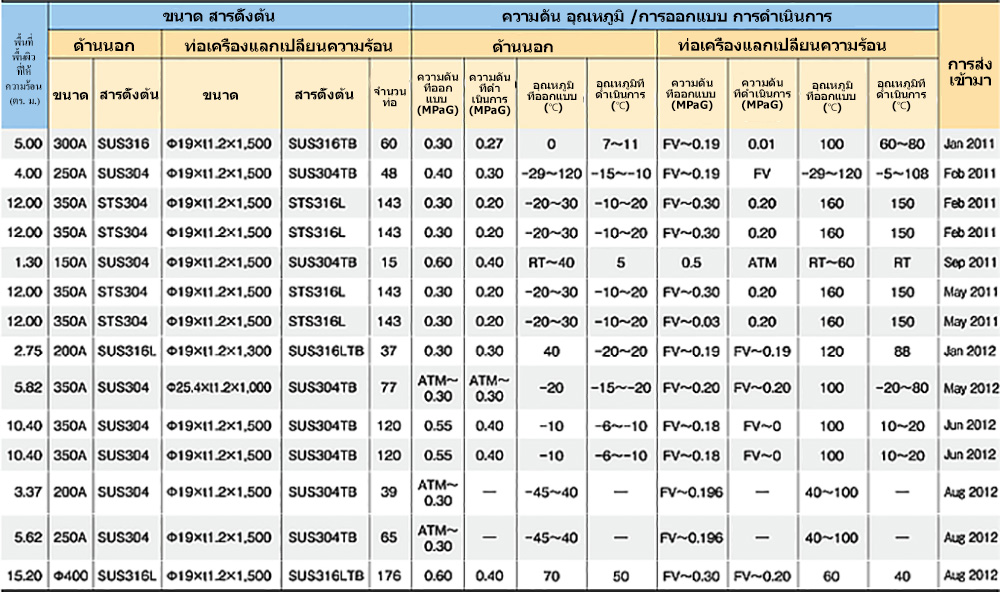

ตัวอย่างการใช้จริง (ในเดือนตุลาคม 2555)



2. เครื่องแลกเปลี่ยนความร้อนชนิดหลายท่อโดยการเคลือบด้วยฟลูออโรโพลีเมอร์ชนิดอบ มีคุณสมบัติไม่เกาะติด
การใช้เครื่องแลกเปลี่ยนความร้อนหลายท่อที่ไม่เกาะติด


เครื่องแลกเปลี่ยนความร้อนหลายท่อที่เคลือบฟลูออโรโพลีเมอร์ชนิดอบ


นิปปอน ฟุซโซได้พัฒนาเครื่องแลกเปลี่ยนความร้อนหลายท่อที่เคลือบฟลูออโรโพลีเมอร์ชนิดอบซึ่งมีคุณสมบัติไม่ยึดติด เครื่องแลกเปลี่ยนความร้อนหลายท่อนี้เคลือบด้วย FEP coating ที่มีคุณสมบัติไม่เกิดการเกาะติดที่ดีเยี่ยม ซึ่งหมายความว่ามีการไม่เกิดการเกาะติดสูงมาก และสามารถล้างทำความสะอาดได้มากกว่าเครื่องแลกเปลี่ยนความร้อนหลายท่อที่เป็นโลหะ ซึ่งส่งผลให้เวลาในการทำความสะอาดเร็วขึ้นและลดตัวทำละลายสำหรับการทำความสะอาด ช่วยลดค่าใช้จ่ายและภาระด้านสิ่งแวดล้อม


คุณสมบัติของเครื่องแลกเปลี่ยนความร้อนหลายท่อที่เคลือบฟลูออโรโพลีเมอร์ชนิดอบ

1. .เกรด: NFX-0464 (ความหนาของฟิล์มประมาณ 30μm)
2. เกือบจะในระดับเดียวกับการนำความร้อนที่สามารถทำได้เป็นแผ่นสแตนเลสหนา 6 มม.
3. ไม่ได้รับผลกระทบจาก ethyl acetate, toluene, NMP เป็นต้น (ที่ได้ทำการทดสอบ)
4. การเคลือบเป็นไปได้สำหรับเครื่องแลกเปลี่ยนความร้อนหลายท่อที่ใช้อยู่ในปัจจุบัน .
5. PFA coating ก็สามารถเป็นไปได้

ผลการทดสอบความต้านทานตัวทำละลาย

แผงตัวอย่าง NFX-0464 ได้รับการแช่ใน ethyl acetate, toluene, NMP เป็นเวลาสองเดือนที่อุณหภูมิห้อง จากนั้นการทดสอบคะแนนเกลียว (สอดคล้องกับมาตรฐาน JIS K 6894) ได้รับการดำเนินการและคะแนนการประเมินเป็น 5 (คะแนนผ่าน) ก็สำเร็จทั้งหมด



Ethyl acetate

Toluene

NMP

■เงื่อนไขและผลการทดสอบ


แผงหน้าปัด NFX-0464 แผ่นสแตนเลส
ความหนาของฟิล์มที่เคลือบ ประมาณ 30μm
พื้นผิว (ความหนาของแผ่น) SUS304((6 มม.)
อุปกรณ์ทดสอบ Yamazaki method lining tester


การทดสอบลักษณะเฉพาะของการถ่ายเทความร้อนโดยรูปย่อ   รูปผลการทดสอบลักษณะเฉพาะของการถ่ายเทความร้อน

ผลการทดสอบแสดงให้เห็นว่า สองเส้นกราฟสูงสุดได้มีลักษณะเฉพาะของการถ่ายเทความร้อนเกือบเท่ากัน ดังนั้นจึงพิจารณาได้ว่า ค่าการนำความร้อนของ NFX-464 คือมีความหนาเท่ากันประมาณ 6 mm SUS304.
