HOMEProducts > PEC ที่ไม่ใช่โลหะ (Non-metal PEC)


การออกแบบ/การผลิตเครื่องมือสำหรับการเคลือบแบบหนาประเภทอบ (Bake-type Lining)

PEC ที่ไม่ใช่โลหะ (Non-metal PEC)

การแนะนำซีลไม่สัมผัสที่ไม่ใช่โลหะ

มาตรการตอบโต้การปนเปื้อนแบบบูรณาการที่เปิดใช้งานโดยการทำพื้นผิวที่กันรั่วไม่สัมผัสและบริเวณสัมผัสของเหลวและก๊าซไม่เป็นโลหะ


ในถังปฏิกิริยาและถังผสมที่ใช้สำหรับการผลิตสารเคมีที่ละเอียด การป้องกันการกัดกร่อนและความสะอาดเป็นสิ่งจำเป็นหมายความว่า อุปกรณ์ fluoropolymer lining ซึ่งใช้กันทั่วไปและสำหรับส่วนประกอบที่ประกอบเป็นอุปกรณ์เหล่านี้
ระดับของทั้งการป้องกันการกัดกร่อนและความสะอาดเทียบเท่ากับที่ฟลูออโรโพลีเมอร์คาดไว้ “ซีลไม่สัมผัสที่ไม่ใช่โลหะ” ซึ่งได้รับการแนะนำที่นี่ใช้ส่วนประกอบของ (1) บริเวณสัมผัสของเหลวและก๊าซ โครงสร้างที่ไม่ใช่โลหะ => ไม่ใช่โลหะ และ (2) ซีลก๊าซความดันคงที่ (ซีลหน้าไม่สัมผัส) = > โครงสร้างไม่สัมผัส / โครงสร้างซีล โดยช่วยให้เกิดมาตรการการปนเปื้อนที่ครบวงจรสำหรับซีลเพลา ซึ่งเป็นส่วนสำคัญที่ยากกับเงื่อนไขที่มีอยู่


โครงสร้างที่ไม่ใช่โลหะ

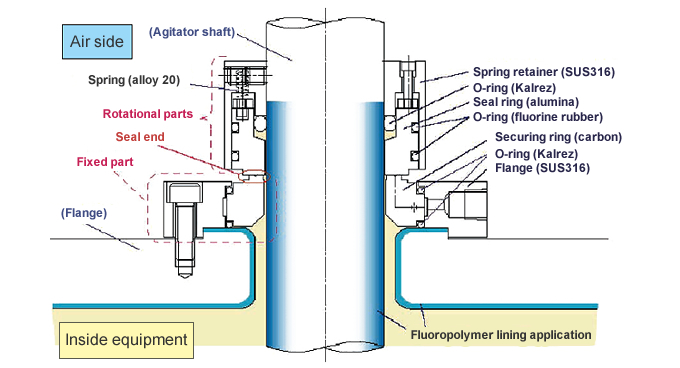

เป็นองค์ประกอบตัวอย่างของการประยุกต์ใช้สำหรับเครื่องปั่นและผสมแนวตั้ง

ตัวอย่างองค์ประกอบซีลบนเครื่องปั่นและผสมประเภทแนวตั้ง คือ
ชิ้นส่วนอุปกรณ์ที่สัมผัสกับสารภายในอุปกรณ์ประกอบด้วยเฉพาะชิ้นส่วนที่ไม่ใช่โลหะ (คาร์บอน เซรามิก เป็นต้น) และโดยใช้ fluoropolymer lining และวิธีการรักษาดั้งเดิมของเราเองนั้น ไม่มีพื้นผิวสัมผัสโลหะ ซึ่งสร้างโครงสร้างที่ไม่ใช่โลหะ โครงสร้างนี้รักษาคุณสมบัติป้องกันการกัดกร่อนสูง เช่นเดียวกับการลดลงอย่างมากของการชะไอออนโลหะ


โครงสร้างซีลไม่สัมผัส

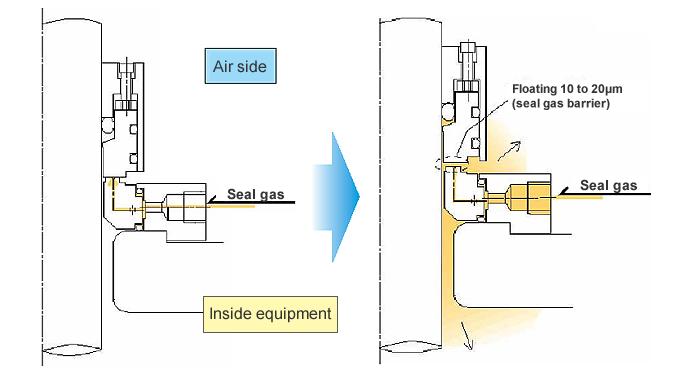

ซีลไม่ใช่โลหะ / ซีลไม่สัมผัสได้รับการจัดเป็น “ซีลก๊าซประเภทความดันคงที่” ซีลเหล่านี้ใช้ก๊าซซีล *1 ซึ่งจ่ายจากภายนอก (1) ลอยแหวนซีล 10-20 μm ขึ้นไป โดยใช้หลักการของเรือโฮเวอร์คราฟท์ และได้ซีลหน้าปิดอยู่ในสถานะที่ไม่สัมผัส และ (2) สร้างที่กั้นก๊าซ ที่ซีลหน้าปิดสมบูรณ์ โดยกันรั่วส่วนประกอบของก๊าซภายในเครื่อง *2


*1

ซีลก๊าซต้องใช้ก๊าซ N2 อากาศแห้งที่ + 0.2 MPa สำหรับความดันภายในของอุปกรณ์ (ความดันสูงสุดในขณะทำงาน) หรืออากาศของเครื่องวัด นอกจากนี้ สายหน้าที่จ่ายสำหรับซีลต้องมีตัวกรองอย่างน้อย 0.3 ไมโครมิเตอร์

*2

ซีลก๊าซที่จ่ายมาไหลออกมาในอุปกรณ์และภายนอก ดังนั้น ถ้า PECที่ไม่ใช่โลหะ มีปฏิกิริยาภายในอุปกรณ์ของปฏิกิริยาระยะก๊าซนี้ จะไม่สามารถเข้ากันได้



กลไกซีล: ซีลที่ไม่ใช่โลหะ / ซีลที่ไม่สัมผัสไม่ได้สร้างของเสีย / อนุภาคใดๆ ผ่านรอยขีดข่วนที่เลื่อนบนพื้นผิวซีล

ลักษณะอื่นๆ อีกจำนวนมากยังมีอยู่ในการรวมกันตามกลไกซีล


ความเสถียร มีการปรับช่องว่างอัตโนมัติเพื่อรักษาช่องว่างหน้าซีลที่เหมาะสม สำหรับการใช้ซีลก๊าซที่เสถียรและการบำรุงรักษาหน้าที่ของซีลที่มีความน่าเชื่อถือสูง
อายุใช้งานยาวนาน ใช้งานยาวนานเนื่องจากการไม่สวมบนหน้าซีล
การใช้พลังงานต่ำ ไม่มีความต้านทานการเลื่อน => การสูญเสียการเคลื่อนไหวน้อยที่สุด
ความเร็วที่หลากหลาย ไม่มีข้อจำกัดความเร็วเนื่องจากการไม่สัมผัสและประสิทธิภาพการทำงานที่เสถียรจากการหมุนเป็นศูนย์ไปยังความเร็วสูง

การเปรียบเทียบกับวิธีการกันรั่วอื่นๆ

เนื่องจากโครงสร้างที่ไม่ใช่โลหะ และกลไกซีล ซีลที่ไม่ใช่โลหะ / ไม่สัมผัสจะรักษาการกันรั่วสูง ขณะที่ยังมีคุณสมบัติ เช่น (1) การป้องกันการกัดกร่อน (2) อนุภาคน้อยที่สุด และ (3) อายุใช้งานยาวนาน/มีความเสถียรสูง โดยเป็นการเปรียบเทียบเชิงคุณภาพด้วยวิธีการกันรั่วอื่นๆ ที่ทดสอบคุณสมบัติเหล่านี้


ประสิทธิภาพการกันรั่ว การป้องกันการกัดกร่อน การรักษาความสะอาด ความเสถียร, อายุใช้งานยาวนาน หมายเหตุ
ซีลที่ไม่ใช่โลหะ / ซีลที่ไม่สัมผัส
ซีลเชิงกล
(คู่ + ของเหลวกันรั่ว)
◎  × การปนเปื้อนผงจากการสึกกร่อนและการกันการรั่วไหลเข้ามาของของเหลวเป็นปัญหาการอุดตันยากในการรักษาการป้องกันการกัดกร่อนเนื่องจากหน้าที่ต่างๆ
ซีลเชิงกล
(สัมผัสแบบแห้ง)
○  ×〜△ ผงจากการสึกกร่อนเป็นปัญหาใหญ่ที่สุด
ซีลแบบ Labyrinth
(ที่มีซีลก๊าซ)
× การใช้ซีลก๊าซมาก

การเปิดตัวในตลาด

ซีลที่ไม่ใช่โลหะ / ซีลที่ไม่สัมผัส มีลักษณะที่ยอดเยี่ยมในมาตรการตอบโต้แบบบูรณาการต่อการปนเปื้อน ดังนั้น เราจึงพิจารณาถึงผลประโยชน์ที่สูงสำหรับตลาดดังต่อไปนี้


1. Semiconductor ที่เกี่ยวข้องกับผลิตภัณฑ์ มาตราการตอบโต้กับการชะโลหะไอออน / อนุภาค
2. การสัมผัสกับอาหารและยา มาตราการตอบโต้กับเชื้อแบคทีเรีย / การปนเปื้อนของสิ่งแปลกปลอม
3. ผงที่เกี่ยวข้องกับผลิตภัณฑ์ พื้นผิวซีลสามารถรักษาสะอาด มีประสิทธิภาพ เป็นกันรั่วสำหรับอุปกรณ์ผง
4. สารเคมีทั่วไป หากสารเคมีภายในที่ออกสู่บรรยากาศไม่สามารถผ่านได้ด้วยเหตุผลด้านความปลอดภัย และมีคุณสมบัติกันก๊าซรั่วสูงและมีความเสถียรที่มีประสิทธิภาพ
